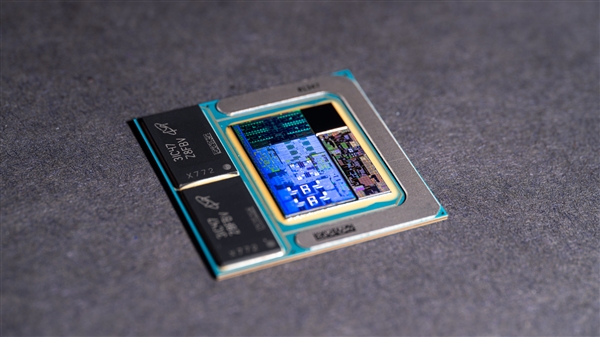

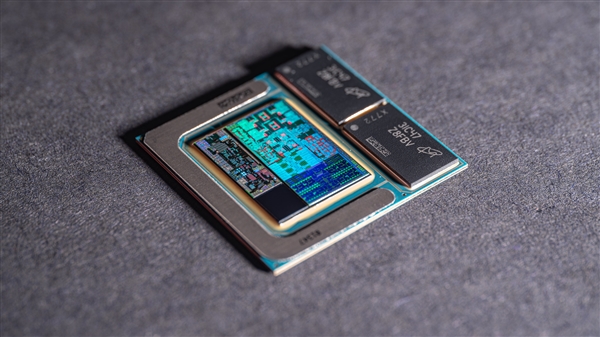

Lunar Lake可以說是Intel歷史上最為特殊的一代處理器：首次采用酷睿Ultra的命名方式，首次采用chiplets芯粒設計，首次采用臺積電代工，首次整合封裝內存，首次集成NPU AI引擎，首次集成LPE超低功耗小核心，沒有直接后代……

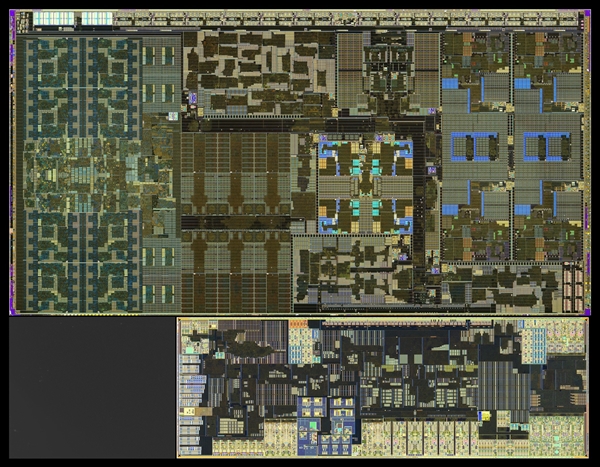

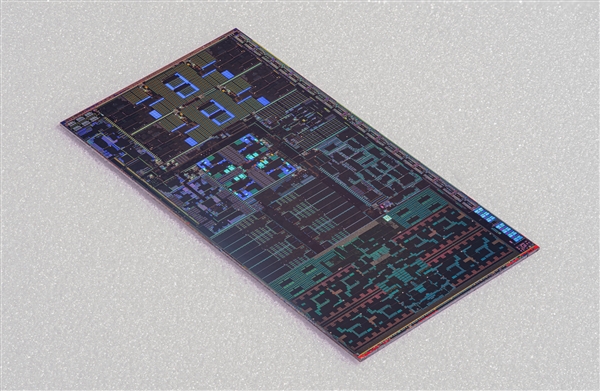

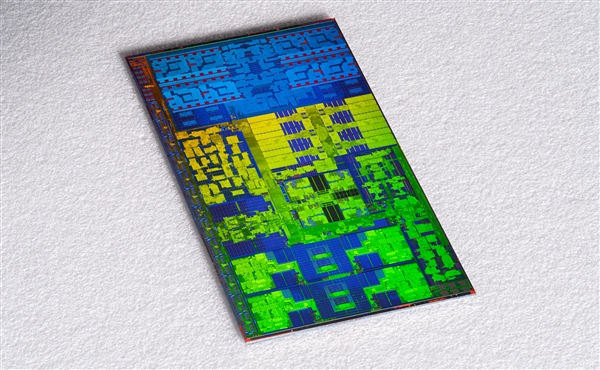

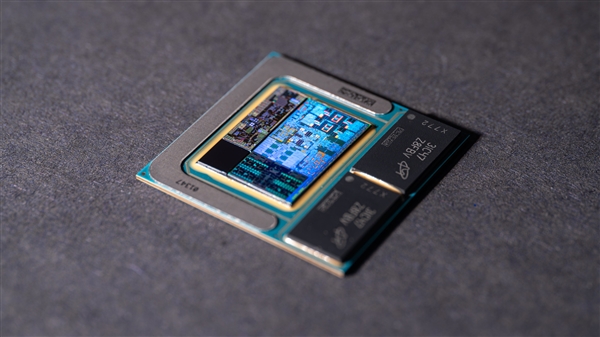

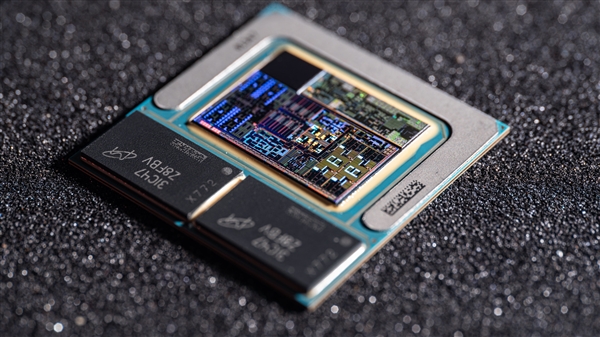

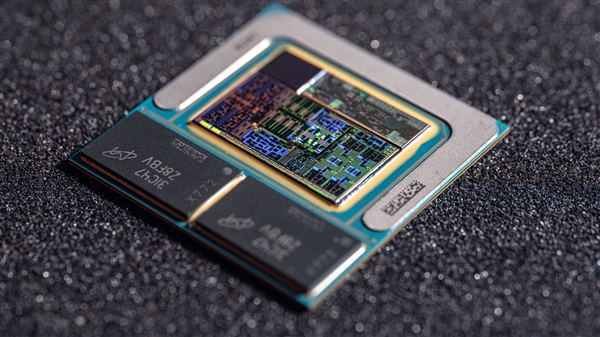

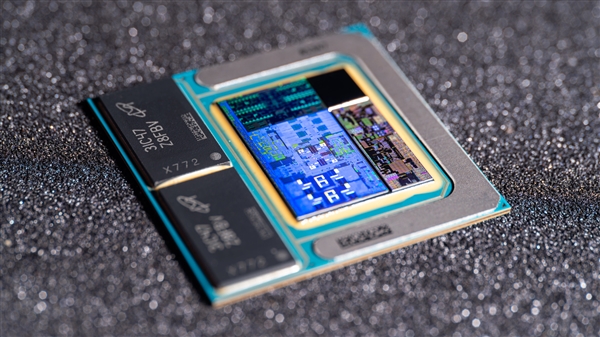

近日，芯片大神Fritzchens Fritz放出了一組Lunar Lake處理器的超高清內核照片，最高分辨率接近1.5億像素，真正的數毛級！

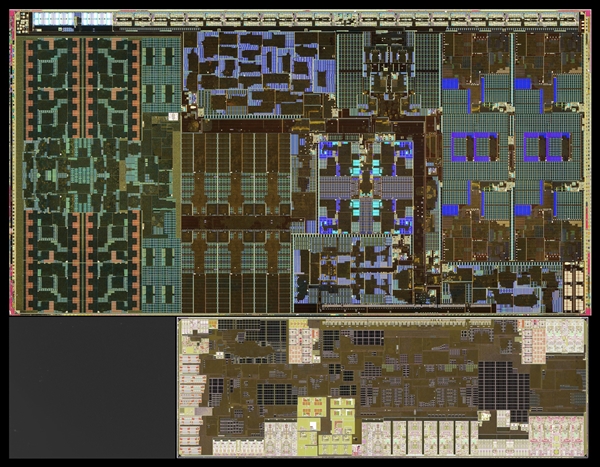

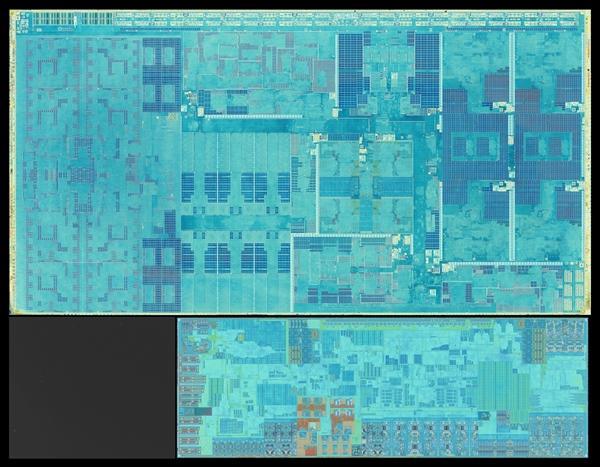

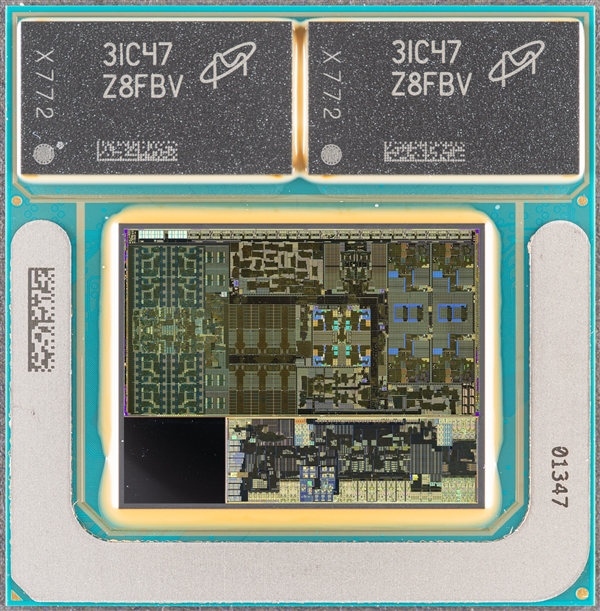

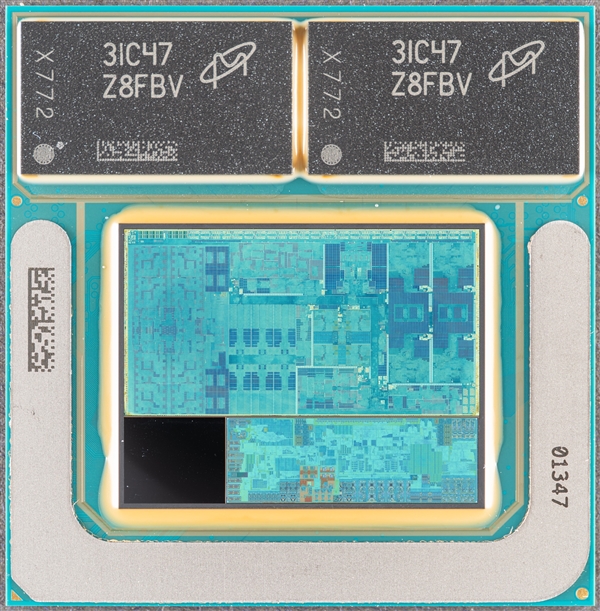

這組照片，清晰地展現了Lunar Lake的內部結構設計。

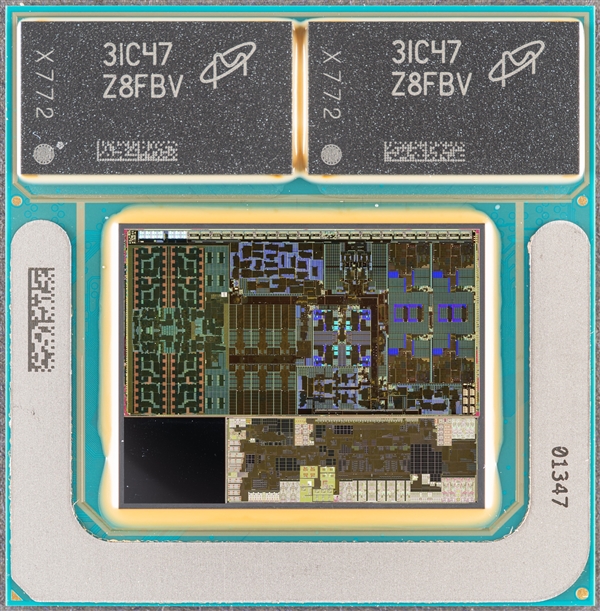

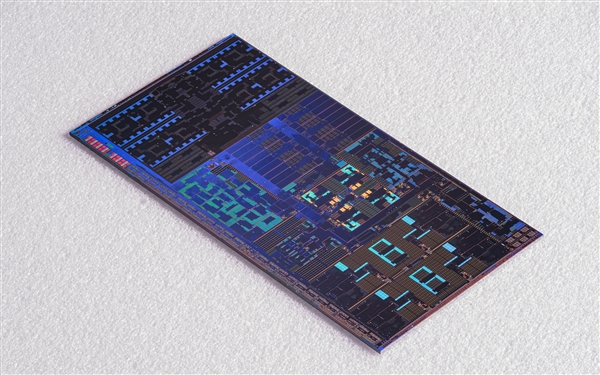

計算模塊采用臺積電N3B工藝，包括四個Lion Cove P核及其每核心2.5MB二級緩存、共享12MB三級緩存，八個Skymont E核及其每四個一組共享4MB二級緩存，NPU AI引擎(六組NCE神經網絡計算引擎)、Xe2-LPG核顯與媒體引擎、內存控制器、8MB系統級緩存，等等。
Intel將幾乎所有關鍵計算模塊整合在一起，大大降低了彼此通信的延遲。
平臺控制器模塊采用臺積電N6工藝，主要負責各種高速、低速I/O，包括USB、雷電、PCIe、藍牙、Wi-Fi。
另外還有一個沒有任何電路功能的填充模塊，保持整體形狀完整、機械平衡。
它們之下，是基于Intel 22FFL工藝的有源中介層，使用Intel Foveros 3D封裝技術整合所有模塊。
