本站7月8日消息，大家都知道，硅是一切芯片的根基。硅最常見的來源，就是海灘上最不起眼的沙子。
但從一粒普通的石英砂到可承載數十億晶體管的硅晶圓，需要經歷一場跨越物理與化學邊界的人生。
第一步：從石英砂到冶金級硅，劈開硅與氧的緊密聯結
硅元素在自然界中以二氧化硅（SiO?）形態存在，地球上含量極高。 雖然普通的沙子也能用來提煉硅，不過現代半導體產業為了追求更高純度，主要使用的含硅純度極高的“石英砂”又稱為“硅砂”，這種材料主要來自風化后的花崗巖與石英脈礦。
其硅含量高達95%，不僅雜質少，物理結構也更適合熔煉與晶體成長，是自然界中硅元素最純凈的 “天然倉庫”。
二氧化硅中的硅與氧原子結合得非常緊密，無法直接使用，必須先經過高溫還原。 這個過程通常會在大型電弧爐中進行，將二氧化硅、碳（如煤炭和木屑）在高達1800°C 的高溫作用下，產生還原反應：SiO? 2C → Si 2CO↑
反應生成的固態產物被稱為冶金級硅，純度約 98-99%。這一步就像從礦石中初煉出金屬，雖已脫離天然形態，卻仍帶著大量雜質，僅能用于煉鋼、制造合金等工業領域。全球每年數百萬噸的冶金級硅中，只有不到1%能進入下一段旅程。
第二步：從冶金級硅到多晶硅，提純至11個9的純凈
要成為半導體的 “基石”，硅的純度必須達到驚人的高度。冶金級硅首先與氯化氫反應，轉化為液態的三氯硅烷（SiHCl?）， 這一步如同將粗糖溶解成糖漿，讓雜質更容易被分離。

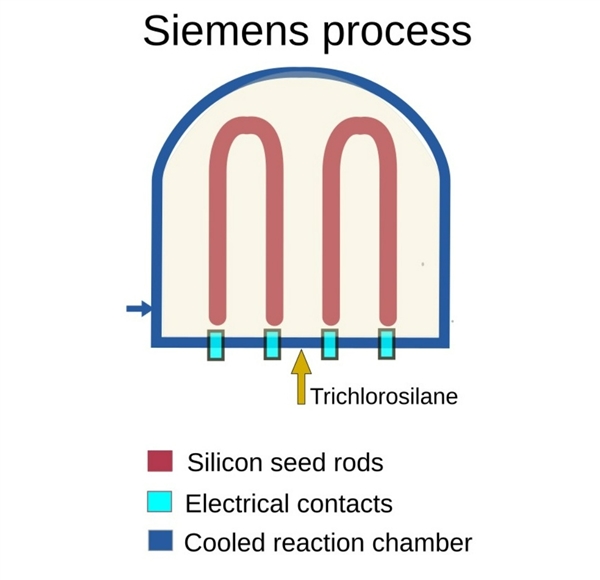

隨后，三氯硅烷進入 “西門子法（Siemens Process）” 的提純環節：在 1100°C 的鐘形反應爐中，經過蒸餾凈化的三氯硅烷被氣化還原，硅原子逐漸沉積在爐內的載體上，形成高純度的多晶硅棒。
最終得到的多晶硅純度高達 99.999999999%（11個9），就像黑糖被反復精煉成晶瑩的白砂糖。這種近乎完美的純凈度至關重要，哪怕百萬分之一的雜質，都可能導致后續芯片失效。
至此，硅終于擺脫了 “工業材料” 的身份，成為半導體產業的 “候選者”。
第三步：從多晶硅到單晶硅棒，讓原子排列成 “紀律部隊”

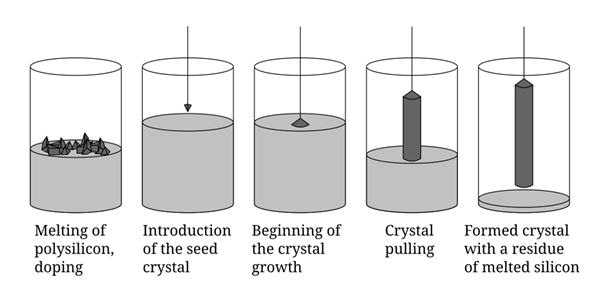

多晶硅雖純，內部原子卻像雜亂的人群；而芯片需要原子排列整齊的 “單晶結構”，這就需要 “柴可拉斯基法（Czochralski Process）” 登場。
多晶硅被放入坩堝中加熱至1420°C 熔化，一根單晶硅制成的 “晶種棒” 緩慢插入熔融的硅液中，同時精確控制旋轉與拉升速度。
就像制作棉花糖時，糖漿會順著竹簽的方向形成有序的糖絲，硅原子也會沿著晶種的排列方式逐漸 “生長”，最終形成一根圓柱形的單晶硅棒。這根硅棒的原子排列如同訓練有素的隊列，為后續芯片的電學性能奠定了基礎。
第四步：切割與加工，從硅棒到硅晶圓
單晶硅棒需要經過切割、研磨、拋光等一系列 “精修”：先被切割成厚度僅0.5毫米左右的薄片，再通過精密研磨去除表面損傷，最后用化學拋光將表面處理到納米級平整 。

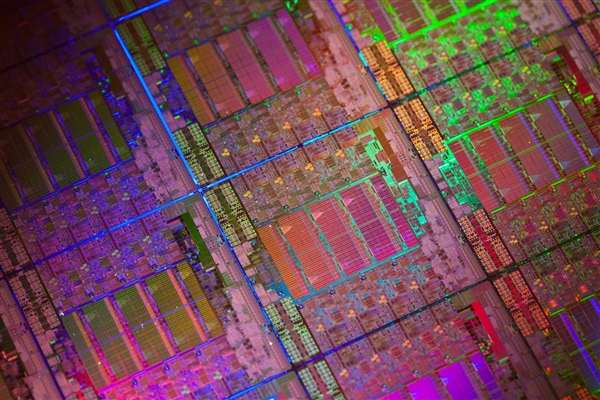

這些薄如蟬翼的圓片，就是我們所說的 “硅晶圓”。目前全球硅晶圓市場主要由日本信越化學、勝高和中國臺灣環球晶掌控，其中信越化學占據三成以上份額，是臺積電等頂級代工廠的核心供應商。
第五步：從硅晶圓到芯片，微觀世界的 “造芯術”
最后，從硅晶圓到芯片，是一場更精密、更復雜的 “微觀雕刻”。如果說硅晶圓是芯片的 “毛坯”，那么芯片制造就是在這薄片上進行“裝修“”，用納米級精度 “繪制” 數十億個晶體管，并構建起復雜的電路網絡。
這一過程涉及上百道工序，核心可濃縮為五大關鍵階段：
1、預處理：給 “毛坯” 穿層 “防護衣”
硅晶圓雖已足夠平整，卻需先經過嚴格清洗，去除表面殘留的微小顆粒和金屬雜質 ，哪怕 0.1 微米的雜質都可能毀掉后續電路。清洗干凈后，晶圓會被送入高溫爐，表面與氧氣反應生成一層二氧化硅薄膜，這層薄膜既是絕緣層，也是后續工序的 “防護盾”。
2、光刻：用 “光” 畫出納米電路圖
這一步是芯片制造的 “靈魂”。先在晶圓表面涂上感光的光刻膠，再用光刻機（如 EUV 光刻機）將設計好的電路圖案投射到膠上。曝光后的光刻膠會發生化學變化，經顯影后，電路圖案就像 “模板” 一樣留在晶圓上，精度可達納米級（如 3nm 制程，線條比頭發絲細幾萬倍）。
3、刻蝕與摻雜：雕出能 “開關” 的晶體管
刻蝕：按光刻的 “模板”，用等離子體或化學溶液 “腐蝕” 掉未被保護的部分，把電路圖案永久刻在硅片上，形成凹槽、導線等結構。
摻雜：向硅中注入微量雜質（如硼、磷），讓局部區域變成能導電的 “半導體”，最終形成晶體管——芯片的 “基本開關”，能實現電信號的通斷。
4、金屬化：連接數十億 “開關”
單個晶體管無法工作，需用金屬（如銅）通過 “薄膜沉積” 技術，在晶圓表面形成導線，將數十億個晶體管按電路設計連接起來，構成完整的運算網絡。
5、切割與測試：從 “圓片” 到 “芯片”
最后，晶圓會被切割成一個個獨立的芯片，經嚴格測試篩選出合格產品，封裝后就成了我們熟悉的芯片。 手機、電腦里的 “大腦” 就此誕生。
從硅晶圓到芯片，每一步都是對精度的極致追求，納米級的操作讓一片薄薄的硅片，最終擁有了強大的運算能力。
